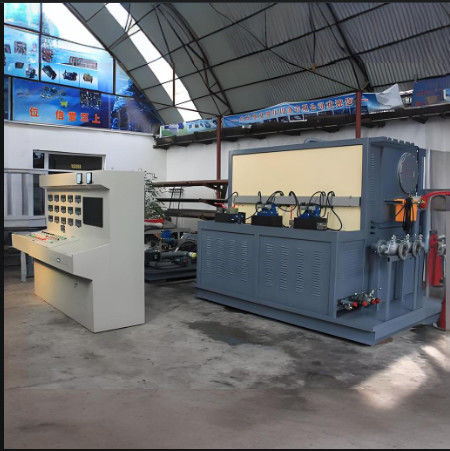

컴퓨터 에디션 정밀 로딩 압력 수압 모터 시험 벤치




수압 펌프 시험 벤치



구조적 특성
1.
전기 모터는 전체 테스트 벤치의 구동 시스템입니다. 이 테스트 벤치는 전기 모터 플랫폼, 오일 탱크 플랫폼, 제어 캐비닛으로 세 부분으로 나눌 수 있습니다.구조는 작은 크기의 특징을 가지고 있습니다., 가벼운 무게, 콤팩트 구조, 그리고 쉽게 설치, 등

2.
그것은 시스템이 더 적은 누출 콤팩트 구조를 가지고 수압 통합 블록의 디자인을 사용, 및 조립 및 해체에 대한 편의성

3, 출력 오일 튜브는 순서대로 배치되어 있으며, 명확하고 작동 및 설치가 쉽습니다.


주요 매개 변수



• 차원 및 주요 매개 변수

무게: 3톤

오외면 차원:

운전 플랫폼: 1400*2100*1600mm

주유 탱크와 밸브 제어 테이블: 2700*2050*2030mm

구동력: 110KW

보조 모터: 22KW 낮은 압력 오일 공급 펌프는 윙 펌프, 45V-75A

보조 모터: 22KW, 고압 오일 공급 펌프 A2F23/31

최대 흐름: 500L+500L

2시험용 벤치의 주요 구성 및 매개 변수

운전 모드: 전기 모터

속도: 4극 모터, 0~3000r/min (2300r/min 이하로 사용하는 것이 좋습니다.)

로딩 모드: 컴퓨터 버전; 수동 및 자동 모드 모두 로딩 압력,

석유 공급 방식: 자기 흡수 및 강제 공급

표시 모드: 디지털 미터 및 컴퓨터 디스플레이

작동 방식: 수동 및 자동 작동

3 작업 매개체:ISOVG46 수압유


4오일 탱크의 부피: 1250L, 1200L로 설계되었습니다.

5의 요구 사항청결성기름의 경우:
GB/T14039 19/16 (NAS10 등급)
II. 구조적 특성
1.
전기 모터는 전체 테스트 벤치의 구동 시스템입니다. 이 테스트 벤치는 전기 모터 플랫폼, 오일 탱크 플랫폼, 제어 캐비닛으로 세 부분으로 나눌 수 있습니다.구조는 작은 크기의 특징을 가지고 있습니다., 가벼운 무게, 콤팩트 구조, 그리고 쉽게 설치, 등

2.
그것은 시스템이 더 적은 누출 콤팩트 구조를 가지고 수압 통합 블록의 디자인을 사용, 및 조립 및 해체에 대한 편의성

3, 출력 오일 튜브는 순서대로 배치되어 있으며, 명확하고 작동 및 설치가 쉽습니다.


III 주요 매개 변수



• 차원 및 주요 매개 변수

무게: 5.1톤

오외면 차원:

운전 플랫폼: 1400*2100*1600mm

주유 탱크와 밸브 제어 테이블: 2700*2050*2030mm

구동력: 110KW

보조 모터: 22KW 낮은 압력 오일 공급 펌프는 윙 펌프, 45V-75A

보조 모터: 22KW, 고압 오일 공급 펌프 A2F23/31

최대 흐름: 500L+500L

2시험용 벤치의 주요 구성 및 매개 변수

운전 모드: 전기 모터

속도: 4극 모터, 0~3000r/min (2300r/min 이하로 사용하는 것이 좋습니다.)

로딩 모드: 컴퓨터 버전; 수동 및 자동 모드 모두 로딩 압력,

석유 공급 방식: 자기 흡수 및 강제 공급

표시 모드: 디지털 미터 및 컴퓨터 디스플레이

작동 방식: 수동 및 자동 작동

3 작업 매개체:ISOVG46 수압유


4오일 탱크의 부피: 1250L, 1200L로 설계되었습니다.

5의 요구 사항청결성기름의 경우:
GB/T14039 19/16 (NAS10 등급)


설치 지침

1이 수압 시스템이 도착 한 후, 모든 것이 요구 사항에 해당하는지 확인합니다. 테스트 벤치가 설계 요구 사항을 충족하는지, 그리고 어떤 손상이 있는지 확인합니다. 그렇지 않으면,제조업체에 직접 문의하십시오..

• 수압 시스템의 각 부품을 설치할 때, 이 장비에 맞는 튜브를 맞추기 전에 각 외부 오일 포트의 덮개 또는 랩이 떨어지지 않도록 확인합니다.이 수압 시스템의 오염을 피하기 위해.

• 이 수압 시스템이 설치 위치로 이동 한 후, 이 수압 시스템의 성능에 영향을 미치지 않도록 단단히 고정하십시오.

• 이 수압 시스템의 모든 부분이 그들의 경우

올바른 위치, 수압 작동 도면에 따라 수압 시스템에 대한 호스를 맞추십시오.


5연결 작업을 할 때, 놓치지 않거나 손상을 입을 수 없습니다.
