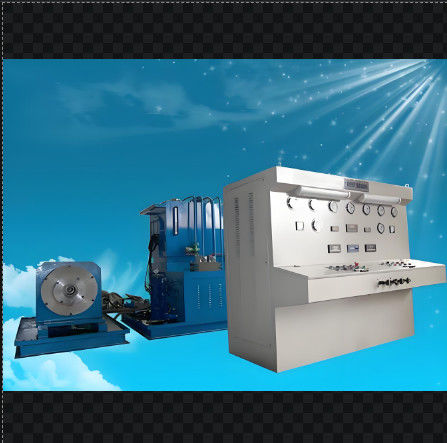

광 압력 범위 수압 펌프용 수압 시험 벤치

포괄적 인 수압 테스트 벤치

펌프/모터/실린더 수리 또는 제조용

그것은 수압 펌프 (열린, 닫힌, 두 번 열린 펌프), 수압 모터 (고속) 및 보조 시험 수압 실린더 및 밸브를 테스트합니다.

수압 펌프 시험 벤치의 상세 설명

수압 펌프 테스트 벤치는 수압 펌프의 성능, 신뢰성 및 효율성을 평가하기 위해 설계된 정교한 장비입니다.이 벤치는 제조업체의 중요한 도구로 사용됩니다, 유지보수 전문가 및 수압 산업의 연구자 아래는 수압 펌프 시험 벤치와 그것의 구성 요소에 대한 상세한 설명입니다.
수압 펌프 시험 벤치의 개요

수압 펌프 테스트 벤치는 다양한 시나리오에서 수압 펌프를 테스트하기 위해 실제 작동 조건을 시뮬레이션하는 포괄적인 시스템입니다.운전 모터를 포함하여, 테스트 중인 펌프, 제어판, 필터링 시스템 및 데이터 획득 장비.

수압 펌프 시험 벤치의 주요 구성 요소

1운전 모터: 운전 모터는 테스트 중 인 펌프에 전력을 공급하는 데 책임이 있습니다. 테스트 벤치 설계에 따라 전기 모터 또는 수압 모터가 될 수 있습니다.모터는 다른 운영 조건을 시뮬레이션하기 위해 속도를 조정 할 수 있습니다., 일반적으로 0 ~ 3000 rpm입니다.

2시험 중 인 펌프: 테스트 벤치는 플러거 펌프, 기어 펌프, 윙 펌프 및 플러거 모터와 같은 다양한 유형의 수압 펌프를 수용하도록 설계되었습니다.펌프는 테스트 벤치에 안전하게 장착됩니다, 쉽게 설치 및 제거 할 수 있습니다.

3제어판: 제어판은 테스트 벤치를 작동하는 중앙 허브입니다. 버튼, 스위치 및 디스플레이 화면으로 사용자 친화적인 인터페이스를 갖추고 있습니다.제어 패널은 운영자가 모터 속도를 조정 할 수 있습니다, 압력 한도를 설정하고 시험 과정을 모니터링합니다.

4필터레이션 시스템: 고 정밀 필터레이션 시스템은 테스트 벤치에 필수 요소로 테스트 중에 수압 액체가 깨끗하게 유지되도록합니다. 시스템에는 일반적으로 흡수 필터,압력 필터, 및 20μm 이하 또는 더 높은 필터링 정확도를 가진 환원 필터.

5데이터 획득 장비: 테스트 벤치에는 센서와 컴퓨터화 된 데이터 획득 시스템이 장착되어 테스트 데이터를 기록하고 분석합니다. 흐름 속도, 압력, 온도,그리고 전력 소비는 실시간으로 모니터링됩니다..

수압 펌프 시험 벤치의 특징 및 기능

- 스텝리스 속도 조절: 테스트 벤크는 운전 모터의 연속 속도 조절을 허용하여 운영자가 다양한 운영 조건에서 펌프를 테스트 할 수 있습니다.

- 넓은 압력 범위: 테스트 벤치는 다양한 작업 환경을 시뮬레이션하기 위해 일반적으로 31 ~ 42 Mpa의 광범위한 압력 스펙트럼 내에서 작동 할 수 있습니다.

- 고 정밀 측정: 디지털 미터 및 가이드가 포함되면 테스트 매개 변수의 정확하고 신뢰할 수 있는 측정이 보장됩니다.

- 컴퓨터화 된 운영: 통합된 컴퓨터 시스템은 고급 데이터 분석, 보고 및 테스트 결과의 실시간 모니터링을 촉진합니다.

- CE 인증 안전: 테스트 벤치는 안전한 테스트 환경을 보장하는 유럽 안전 및 성능 표준을 충족합니다.
결론적으로, 수압 펌프 테스트 벤치는 수압 펌프의 성능과 신뢰성을 평가하는 중요한 도구입니다.첨단 기능 과 정밀 한 제어 능력 은 수압 장비 제조업체 들 에게 필수적 인 자산 이 된다, 유지보수 전문가, 연구원

제2항 시험 대상은:

1, 이동 테스트: 무부하 압력, 배열 측정.

2, 부피 효율 시험: 부피 측정 효율을 지정 작동 조건에서 측정합니다.

3, 전력 테스트: 시작 전력, 정량 전력, 과부하 전력.

4, 과부하 시험: 수압 펌프 또는 모터의 최대 압력 (고속), 명칭 속력, 110%의 명칭 압력 또는 1분 이하의 최대 작동 압력.

5, 토크 테스트: 수압 펌프의 입력 토크, 수압 모터의 샤프트 끝 토크 (반전 테스트)

6, 외부 누출 테스트: 위의 테스트에서 밀폐 부분의 누출을 확인합니다.

7수압 밸브와 수압 실린더 등에 대한 보조 시험


III. 테스트 벤크의 기능 및 매개 변수

1, 드라이브 모드: 모터 드라이브, 전력 110kw + 22KW + 22KW + 0.75KW

2, 속도 모드: 주파수 제어 0-3000r/min

3, 로딩 모드: 컴퓨터 비율 구제 밸브 쌍방향 로딩 40MPa. 듀플렉스 펌프를 테스트 할 수 있습니다.

4, 최대 흐름 속도: <= 500L/min

낮은 압력 보조 시스템의 최대 흐름 속도 <= 330L/min 5,
최대 압력 보조 시스템: 35MPa

6고압 보조 시스템의 최대 흐름 속도 34L/min,
최대 압력 보조 시스템: 31.5MPa

7, 시험용 온도 범위: 0-60oC

8, 공기 냉각 라디에이터

9, 전력 요구 사항: AC380V 300A

10, 센서 및 제어 전원 공급: DC24V

11, 컴퓨터는 자동으로 테스트 보고서, 곡선, 데이터 획득 및 인쇄 출력을 생성합니다.

12, 표시 모드: 속도, 흐름, 압력, 토크의 디지털 표시.
석유 공급: 자발적인 원조 및 강제유 공급.

13, 테스트 구성 요소: 주로 개방 된 수압 펌프, 듀얼 오픈 펌프, 폐쇄 된 펌프, 고속 수압 모터 테스트. 수압 밸브, 수압 실린더 등을 테스트하는 데 도움이 됩니다.

14, 시계 방향으로 회전하고 시계 반대 방향으로 회전하는 동시에 테스트 할 수 있습니다.

15, 누출 된 오일을 재활용하기 위해 오일 필터

16, 4등급 필터와 경보 기능.

17오일 탱크 부피: 고객의 요청에 따라

18, 공급자는 장비 설치와 시공에 책임이 있습니다

더 많은 정보를 얻으려면 연락해주세요.
