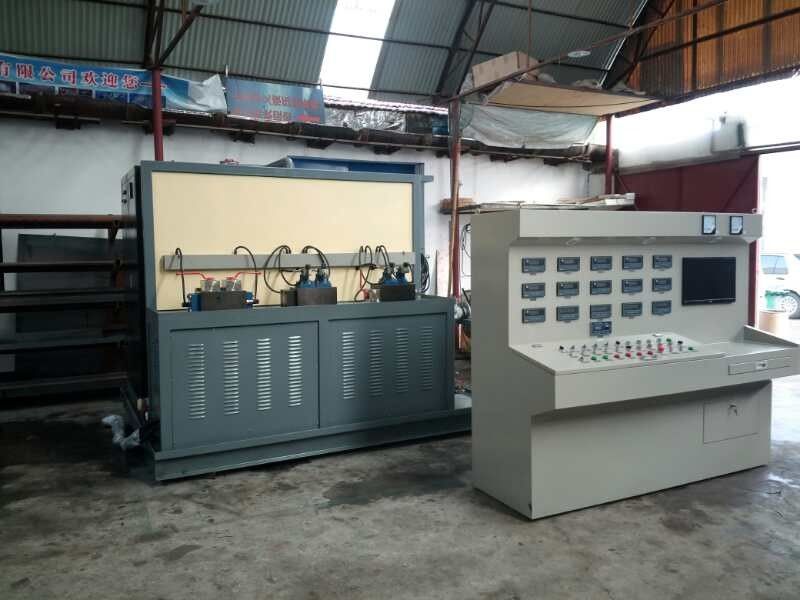

종합적인 테스트 솔루션을 위한 첨단 수압 테스트 벤치

수압 펌프 시험 벤치

컴퓨터와 SIEMENS PLC로

이 테스트 벤치는 밀폐 된 오일 탱크 구조를 채택하여 먼지 환경에서 작동 할 수 있지만 사용자는 테스트 벤치에서 먼지를 정기적으로 청소하는 데주의를 기울여야합니다.수압 시스템의 좋은 열 분산과 기름 청결을 보장하기 위해.

YST 500는 수압 펌프 / 모터 테스트뿐만 아니라 수리 된 펌프 pr 모터의 테스트를 위해 설계 된 포괄적인 전문 테스트 벤치입니다.YST 500은 국내외 고품질의 수압 부품과 액세서리를 선택합니다., 그래서 그것은 컴팩트 구조, 신뢰할 수있는 품질, 합리적인 설계의 장점이 있습니다,간편한 조작 및 유지보수 및 기타 특성 / 그것은 GB3766-88의 중국 표준에 따라 "일반 기술 조건의 수압 시스템"YST 500/에 의해 모든 테스트 요청이 충족 될 수 있습니다.

주요 매개 변수

• 차원 및 주요 매개 변수

무게: 3톤

외부 차원:

운전 플랫폼: 1400*2100*1600mm

주유 탱크와 밸브 제어 테이블: 2700*2050*2030mm

구동력: 110KW

보조 모터: 22KW 낮은 압력 오일 공급 펌프는 윙 펌프, 45V-75A

보조 모터: 22KW, 고압 오일 공급 펌프 A2F23/31

최대 흐름: 500L+500L

2시험용 벤치의 주요 구성 및 매개 변수

운전 모드: 전기 모터

속도: 4극 모터, 0~3000r/min (2300r/min 이하로 사용하는 것이 좋습니다.)

로딩 모드: 컴퓨터 버전; 수동 및 자동 모드 모두 로딩 압력,

석유 공급 방식: 자기 흡수 및 강제 공급

표시 모드: 디지털 미터 및 컴퓨터 디스플레이

작동 방식: 수동 및 자동 작동

3 작업 매개체:ISOVG46 수압유

4오일 탱크의 부피: 1250L, 1200L로 설계되었습니다.

5기름의 청결성 요구 사항:

GB/T14039 19/16 (NAS10 등급)

IV: 설치 지침

1이 수압 시스템이 도착 한 후, 모든 것이 요구 사항에 해당하는지 확인합니다. 테스트 벤치가 설계 요구 사항을 충족하는지, 그리고 어떤 손상이 있는지 확인합니다. 그렇지 않으면,제조업체에 직접 문의하십시오..

• 수압 시스템의 각 부품을 설치할 때, 이 장비에 맞는 튜브를 맞추기 전에 각 외부 오일 포트의 덮개 또는 랩이 떨어지지 않도록 확인합니다.이 수압 시스템의 오염을 피하기 위해.

• 이 수압 시스템이 설치 위치로 이동 한 후, 이 수압 시스템의 성능에 영향을 미치지 않도록 단단히 고정하십시오.

• 이 수압 시스템의 모든 부분이 그들의 경우

올바른 위치, 수압 작동 도면에 따라 수압 시스템에 대한 호스를 맞추십시오.

5연결 작업을 할 때, 놓치지 않거나 손상을 입을 수 없습니다.

6. 설치 완료 후, 배선 다이어그램에 따라 전기 구성 요소를 연결하십시오.
