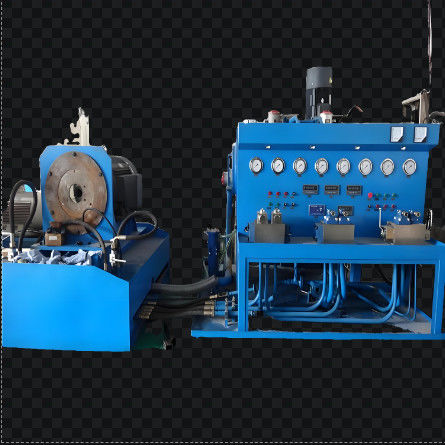

펌프 및 모터에 대한 전문 수압 테스트 스탠드 종합 시스템

수압 펌프 시험 벤치의 상세 설명

75kw, 90kw, 110kw, 132kw, 160kw

컴퓨터로 31Mpa, 42Mpa 시험 보고서와 시험 곡선을 인쇄 할 수 있습니다.

수압 펌프 테스트 벤치는 제어 조건 하에서 수압 펌프의 성능과 신뢰성을 평가하기 위해 설계된 전문 장비입니다. 이 벤치는 제조업체에 매우 중요합니다.유지보수 엔지니어아래는 수압 펌프 테스트 벤치와 그 다양한 구성 요소에 대한 심도 있는 설명입니다.

수압 펌프 테스트 벤치는 다양한 운영 시나리오에서 수압 펌프를 테스트하기 위해 실제 응용 프로그램을 시뮬레이션하는 포괄적인 시스템입니다.몇 가지 주요 구성 요소로 구성되어 있습니다., 드라이브 모터, 시험용 펌프, 제어판, 필터링 시스템 및 데이터 수집 장비를 포함한다.

수압 펌프 시험 벤치의 주요 구성 요소
1드라이브 모터: 드라이브 모터는 테스트 벤크의 심장이며 테스트 중인 수압 펌프를 작동시키는 데 필요한 힘을 제공합니다. 그것은 전기 모터 또는 수압 모터가 될 수 있습니다.일반적으로 0 ~ 3000 rpm까지 다양한 속도 조절을 제공합니다..

2테스트 할 펌프: 테스트 벤치는 플링저 펌프, 기어 펌프, 윙 펌프 및 플링저 모터와 같은 다양한 유형의 수압 펌프를 수용하도록 설계되었습니다.펌프는 테스트 벤치에 안전하게 장착됩니다, 쉽게 설치 및 제거 할 수 있습니다.

3. 제어판: 제어판은 테스트 벤치의 중앙 제어 장치로 사용됩니다. 버튼, 스위치 및 디스플레이 화면으로 사용하기 쉬운 인터페이스를 갖추고 있습니다.컨트롤 패널은 운영자가 모터 속도를 조정 할 수 있습니다., 압력 제한을 설정하고 실시간으로 테스트 프로세스를 모니터링

.
4필터레이션 시스템: 효율적인 필터레이션 시스템은 테스트 중에 수압 액체의 청결성을 유지하는 데 중요합니다. 시스템은 일반적으로

압력 필터, 반전 필터 및 흡수 필터, 필터링 정확도는 20μm 이하 또는 더 높습니다.

5데이터 획득 장비: 테스트 벤치는 고 정밀 센서와 컴퓨터화 된 데이터 획득 시스템을 갖추고 테스트 데이터를 기록하고 분석합니다. 흐름 속도, 압력과 같은 매개 변수,온도와 전력 소비를 모니터링하고 기록합니다.

수압 펌프 시험 벤치의 특징 및 기능

- 변속 속도 제어: 시험 벤크는 드라이브 모터의 단계없는 속도 조절을 허용하여 운영자가 펌프의 다른 작동 조건을 시뮬레이션 할 수 있습니다.

- 넓은 압력 범위: 시험 벤치는 다양한 펌프 응용 프로그램을 수용하기 위해 일반적으로 31 ~ 42 MPa의 넓은 압력 범위 내에서 작동 할 수 있습니다.

- 고 정밀 측정: 디지털 미터 및 가이드가 포함되면 테스트 매개 변수의 정확하고 신뢰할 수 있는 측정이 보장됩니다.

- 컴퓨터화 된 운영: 통합된 컴퓨터 시스템은 고급 데이터 분석을 촉진하고 상세한 보고서를 생성하며 테스트 결과를 실시간으로 모니터링합니다.

- 안전 인증: 테스트 벤치는 CE 인증을 받았으며 유럽 안전 및 성능 표준을 준수하는 것을 보장합니다.
결론

수압 펌프 테스트 벤치는 수압 펌프의 성능, 신뢰성 및 효율성을 평가하기위한 필수 도구입니다.그리고 포괄적인 테스트 옵션은 수압 장비 제조업체의 필수 장비입니다.실세계 조건을 시뮬레이션함으로써 테스트 벤치는 수압 펌프가 최고 수준의 품질과 성능을 충족시키는 것을 보장합니다.

기능 요구 사항:주로 수압 펌프 (열린, 닫힌, 두 번 열린 펌프), 고속 모터

테스트 벤치 또한 수압 오일 실린더, 저속 수압 모터 및 밸브에 대한 보조 테스트를 수행

고속 모터펌프의 시험 방법에 따라 시험해야 합니다.

저속 모터간단한 방법으로 테스트됩니다. 시험 테이블에 펌프를 장착합니다. 펌프는 90KW 전기 구동 모터에 연결됩니다. 전기 구동 모터가 펌프를 구동하도록하십시오.그 다음 펌프가 저속 수압 모터를 구동하도록.

더 많은 정보를 얻으려면, 저에게 연락하세요.
