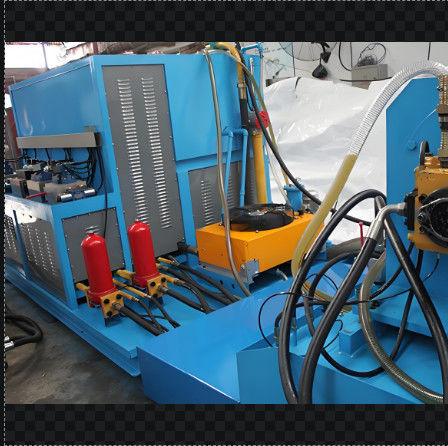

160kW 전력 디지털 수압 펌프 테스트 기계 컴퓨터와 함께

수압 펌프/모터 테스트 벤치, 펌프 또는 모터를 수리하기 위한

테스트 항목

1,D위치 테스트:무부하 압력 시험, 이동 시험

2,테스트부피 효율성: 명목 운용 조건의 부피 효율

3.오롤로드t: 수압 펌프 또는 모터의 최대 압력 (고속), 명소 속력, 1분 또는 그보다 적은 시간 동안 명소 압력 또는 최대 압력 아래에서 작동

4.E외면누출 테스트: 위의 시험에서 밀폐 부분의 누출을 확인합니다.

구조적 특징:

1. 전체 테스트 벤치는 전기 모터에 의해 구동됩니다. 이 테스트 벤치는 전기 모터 플랫폼, 오일 탱크 플랫폼 및 제어 캐비닛으로 세 부분으로 분류 될 수 있습니다.구조는 작은 크기를 가지고 있습니다., 가벼운 무게, 콤팩트한 레이아웃, 설치 용이성, 다른 특성.

2그것은 하이드롤릭 통합 블록의 디자인을 채택하여 누출을 줄이고, 컴팩트한 구조를 보장하며, 조립과 해체를 용이하게합니다.

3출력 오일 튜브는 명확한 레이아웃을 제시하고 조작 및 설치를 용이하게하는 순서대로 배치됩니다.

주요 파라미터:

1차원 및 주요 매개 변수:
무게: 3톤

외부 차원:
운전 플랫폼: 1400 * 2100 * 1600mm

주요 오일 탱크와 밸브 제어 테이블: 2700 * 2050 * 2030mm

운전력: 110KW

보조 모터: 22KW. 낮은 압력 오일 공급 펌프는 45V - 75A의 윙 펌프입니다.

보조 모터: 22KW 고압 오일 공급 펌프 A2F23/31

최대 흐름: 500L + 500L

2테스트 벤치의 주요 구성 및 매개 변수:

운전 모드: 전기 모터

속도: 4극 모터, 0 - 3000r/min (2300r/min 이하를 사용하는 것이 좋습니다)

로딩 모드: 컴퓨터 버전; 로딩 압력 수동 및 자동 모드 모두

석유 공급 방식: 자기 흡수 및 힘으로

표시 모드: 디지털 미터 및 컴퓨터 디스플레이

작동 방식: 수동 및 자동 작동

3작업 매개체: ISOVG46 수압유

4- 오일 탱크의 부피: 설계 1250 L, 현실 1200L

5기름의 청결성 요구 사항: GB/T14039 19/16 (NAS10 등급)

오일 공급 모드:

저압 오일 펌프 오일 공급: 70 L/min 0-3MPa

자발적인 오일 공급

고압 보조 오일 펌프: 18L/min 0-31.5Mpa

1# 파일럿 펌프 보조 오일: 15L/min 0-4Mpa

2# 파일럿 펌프 보조 오일: 15L/min 0-4Mpa

표시 모드:

1- 미터와 컴퓨터로

• 흐름, 온도 및 속도는 숫자로 표시됩니다.
• 압력은 미터에 의해 표시되며 컴퓨터는 압력 센서에서 보낸 신호를 읽습니다.
• 기름 수치는 액체 수준 측정기로 직접 표시됩니다.
• 필터 막힘은 빨간 빛과 윙윙으로 경보됩니다.

설치 설명서:

1이 수압 시스템이 도착하면 모든 것이 요구 사항을 충족하는지 확인합니다. 시험 벤치가 설계 요청에 부합하는지 확인하고 손상이 있는지 확인합니다. 그렇지 않으면,제조업체에 직접 문의하십시오..
2수압 시스템의 각 부분을 설치 할 때,각 외부 오일 포트의 커버 또는 랩이 이 장비의 튜브를 연결하기 전에 떨어지지 않도록 하여, 수압 시스템의 오염을 피합니다..
3이 수압 시스템을 설치 위치로 운송 한 후 시스템의 성능에 영향을 미치지 않도록 단단히 고정하십시오.
4이 수압 시스템의 모든 부분이 올바른 위치에있을 때, 수압 작동 도면에 따라 수압 시스템에 대한 튜브를 연결하십시오.
5연결 과정 동안, 방치하거나 어떤 봉인 손상되지 않습니다.
6설치 완료 후, 전기를 연결하십시오.
