건설 기계 수리용 신뢰성 있는 수압 펌프 시험 장비

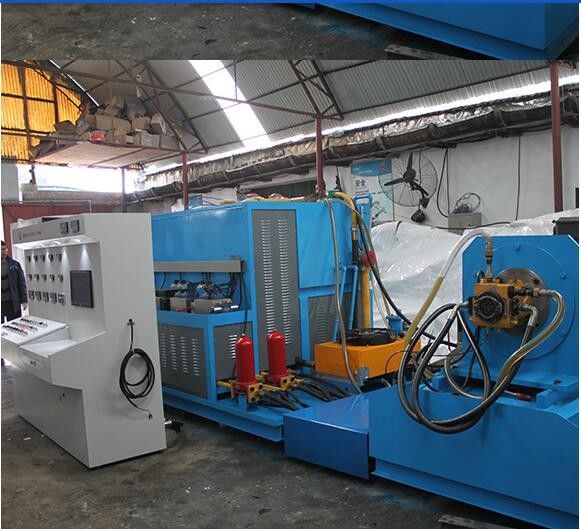

종합 기능 수압 펌프 / 모터 테스트 벤치

간략한 소개

수압 종합 테스트 벤치는 유지 보수 기업에서 수압 구성 요소를 테스트하고 평가하는 데 사용되는 전문 장비입니다.이 시스템은 국내외에서 고품질의 수압 및 전기 부품 및 액세서리를 선택합니다., 콤팩트한 구조, 신뢰할 수 있는 품질, 합리적인 설계, 간편한 조작 및 유지보수,

이 테스트 벤크의 수압 시스템은 밀폐 된 오일 탱크 구조를 채택하여 먼지 환경에서도 작동 할 수 있습니다.수압 시스템이 좋은 열 분산과 기름 청결성을 보장하기 위해 사용 중에 수압 장비의 먼지를 정기적으로 청소하는 데주의를 기울여야합니다..




구조적 특성
이 장치는 전기 모터를 전체 시험용 벤치의 구동 시스템으로 사용하며, 두 개의 오일 펌프 모터 유닛을 시험용 벤치의 보조 연료 공급 시스템으로 장착한다.테스트 벤치는 네 부분으로 나뉘어 있습니다.: 연료 탱크 밸브 그룹 전력 펌프 스테이션 단위; 펌프 테스트 단위; 모터 테스트 단위; 제어 단위. 설치 구조는 가벼운 무게, 컴팩트 구조의 장점이 있습니다.그리고 쉽게 설치.
그것은 통합 오일 회로 블록 디자인을 채택하고, 시스템은 낮은 누출, 컴팩트 구조, 쉬운 해체 및 조립의 특성을 가지고 있습니다.
출력 오일 회로는 깔끔하고 명확하게 배치되어 조작 및 설치가 용이합니다.


주요 매개 변수
전력: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
최대 압력: 35MP
주요 시스템 흐름: 550L+550L
수압 펌프 속도: 0-1500r/min
테스트 벤치의 기능 구성 및 매개 변수:
함수: 수압 종합 시험용 벤치는 다음 구성 요소를 시험할 수 있습니다.
주요 테스트: 단일 및 이중 수압 펌프; 개방 및 폐쇄 수압 펌프; 축 고속 수압 모터, 등
드라이브 모드: 전기 모터 출력 전력 160kw 회전 속도 0-1500r/min
로딩 방법:
1) 펌프 부하: 비율 구제 밸브 듀얼 원격 부하 압력 최대 35Mpa
2) 모터 로딩: 로딩 모터 (이 시점에서 펌프 작동 조건으로 사용됩니다) 는 테스트 모터를 로딩합니다 (토스 셔프트에서 토크, 속도 등을 측정합니다).
오일 공급 방법: 저압 오일 펌프 오일 공급: 350 L/min 0-3MPa 및 자발적 오일 공급은 모두 사용할 수 있습니다.
파일럿 보조유: 15L/min 0-4Mpa
표시 모드:

기기와 컴퓨터는 동시에 다음을 표시할 수 있습니다.
1. 흐름 속도, 온도, 속도, 토크의 디지털 표시;
2압력은 기계적 압력 측정기로 표시됩니다 (컴퓨터는 압력 센서 신호를 읽습니다);
액체의 수치는 수준 지표로 직접 표시됩니다.
3적색 신호로 인한 필터 막힘
4데이터 테이블 및 곡선 그래프를 포함하여 컴퓨터 LCD에 표시되는 모든 데이터.
석유 정화:연료 탱크에서 들어오고 나오는 오일을 필터링합니다.
재활용 플랫폼의 오일 탱크에서 오일을 회수하기 위해 추가 오일 필터가 제공됩니다.
작동 매체: ISOVG32 # 수압유
연료 탱크 용량: 1500L, 실제 충전 1300L
펌프에 의해 4개의 다목적 플랜지 세트와 관련 관절이 연결되어 있으며, 한 개의 반 완성 된 연결 샤프트가 연결 샤프트 수갑을 처리하는 데 사용됩니다.


테스트 된 항목
이동 검사 시험: 부하 압력이 없거나 이동을 측정합니다.
부피 효율 시험: 부피 효율을 가등급 작동 조건에서 측정한다.
과부하 시험: 최대 이동량, 명소 속력그리고 수압 펌프의 명목 압력은 110% 또는 최대 압력 (시험 부품의 힘에 따라) 에서 1분 이상 작동해야 합니다..
외부 누출: 위의 시험에서 밀폐 부분의 누출 상황을 확인합니다.
시험 정확성: (1) 압력: 정확성 ± 0.1%, 측정 범위 0-35Mpa
(2) 흐름 속도: 정확도 ± 0.5%, 측정 범위 5-400L/min
(3) 속도: 정확도 ± 0.5%, 측정 범위 0-2200r/min
(4) 온도: 정확도 ± 1 °C, 측정 범위 -20-100 °C



시험 방법
수압 펌프 시험: 주요 구동 모터는 작동 동작을 완료하기 위해 수압 오일 탱크에서 매체를 추출하기 위해 시험 펌프 필터를 구동합니다.압력 부하는 테스트 펌프의 작동 오일 포트에 있는 비례적 구제 밸브를 통해 증가 또는 감소(폐기 된 회로 펌프는 보조 오일 공급 펌프가 켜져야 합니다)
축적 고속 수압 모터 시험: 동일한 펌프로 펌프 상태 테스트를 수행합니다 (동기유 공급 펌프가 켜져야 합니다)
평형 밸브 기능이 있는 고속 수압 모터: 시험된 모터는 로딩 모터 (이 시점에서 펌프 작동 조건으로 사용되는) 에 의해 샤프트 끝 로딩 테스트에 시달립니다.


다른 자료
시스템의 최대 흐름 속도는 ≤ 550L/min * 2개의 채널
저압 보조 시스템의 최대 흐름은 ≤ 350L/min이며,

저압 보조 시스템은 0.6-3Mpa입니다.

파일럿 시스템의 최대 흐름은 ≤ 15L/min이며 파일럿 보조 시스템의 최대 압력은 0-4Mpa입니다.

장비 작동 환경 온도 범위: -10~60 °C

장비 전력 요구 사항: AC380V 400A

센서 및 제어 전원 공급: DC24V

컴퓨터는 자동으로 실험 보고서, 곡선 그래프, 데이터 수집 및 인쇄 출력을 생성합니다.

디스플레이 모드: 속도, 흐름 속도, 온도 및 토크의 디지털 디스플레이.

어떤 부품이 테스트되었는지: 주로 개방형 수압 펌프, 듀얼 오픈 펌프, 폐쇄 펌프, 고속 수압 모터 등을 테스트합니다.

시계 방향으로 회전, 시계 반대 방향으로 회전; 테스트 할 수 있습니다.

누출된 석유를 복구하기 위해 오일 필터 트럭을 설치했습니다.

주요 구성
1개의 전기 모터 160kw 1개 세트
2개의 라디에이터 450L/Min 2개
3 보조 모터 22kw 1 세트
4개의 전기 모터 2.2kw 1개 세트
5개의 분배 캐비닛 187kw 1개 세트
6 개의 오일 필터 트럭 0.75kw (LUC/40) 1 세트
7개의 오버플로우 밸브 5개의 메인 오버플로우 밸브 5개의 원격 오버플로우 밸브 총 10개의 밸브
8개의 단방향 밸브 판과 8개의 튜브 밸브
9개의 방향 밸브, 2개
오일 리턴 필터 10개, 2개
11개의 오일 흡수 필터 2개
12개의 공기 필터 1개
13 액체 레벨 표시 미터 YWZ/400T 1개
14 개의 통합 블록 산둥 후아이 수압 4 조각
15 연료 탱크와 부속 파이프 라인, 산둥 후아이 수압 1 세트
16개의 흐름 센서, 50, 25, 총 3개 세트
17개의 디지털 디스플레이 기기, 6개
160KW 18 주파수 변환기
19개의 수압 펌프 45V75A C310, 총 2개
20 고속 로딩 모터 A2FM250 1 세트
21개의 오일 흡수 밸브, 2개
22개의 수압 튜브의 한 세트
23 토크 미터
24 온도 센서 PT100 1
25 속도 센서 NJK 1
압력 센서 26개, 3개
27시멘스 PLC 1개
28개의 기계적 압력 측정기, 6개
29 콘택터, 릴레이, 공기 스위치, 트랜스포머, 스위치 전원 공급 장치 등을 포함한 전기 부품
30 시멘스 모듈 (4 개의 아날로그 입력) 3 단위
31 산업용 컴퓨터 1개
전류 변압기 32개, 각각 1볼트미터
33 HP 프린터 1개
34개의 조명 장치, 4개의 조명 장치
35 모니터 1 단위
