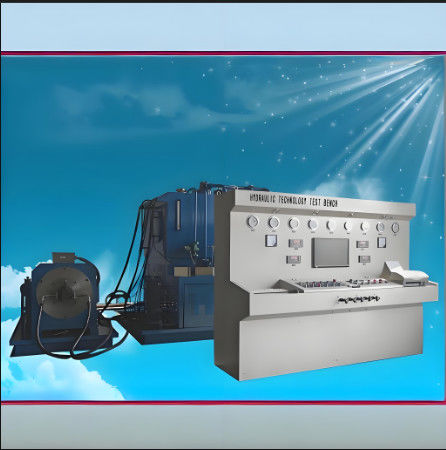

건설 장비 수리용 수압 펌프 테스트 스탠드




종합 기능 수압 펌프 / 모터 테스트 벤치



간략한 소개

수압 종합 테스트 벤치는 유지 보수 기업에서 수압 구성 요소를 테스트하고 평가하는 데 사용되는 전문 장비입니다.이 시스템은 국내외에서 고품질의 수압 및 전기 부품 및 액세서리를 선택합니다., 콤팩트한 구조, 신뢰할 수 있는 품질, 합리적인 설계, 간편한 조작 및 유지보수,

이 테스트 벤크의 수압 시스템은 밀폐 된 오일 탱크 구조를 채택하여 먼지 환경에서도 작동 할 수 있습니다.수압 시스템이 좋은 열 분산과 기름 청결성을 보장하기 위해 사용 중에 수압 장비의 먼지를 정기적으로 청소하는 데 주의가 필요합니다..

사양

• F엑션 요구 사항:사용 가능주로 수압 펌프 (열린, 닫힌, 두 번 열린 펌프), 고속 모터
• .

테스트 벤치 또한 수압 오일 실린더, 저속 수압 모터 및 밸브에 대한 보조 테스트를 수행

High 속도모터펌프의 시험 방법에 따라 시험해야 합니다.

저속 모터간단한 방법으로 테스트됩니다. 시험 테이블에 펌프를 장착합니다. 펌프는 90KW 전기 구동 모터에 연결됩니다. 전기 구동 모터가 펌프를 구동하도록하십시오.그 다음 펌프가 저속 수압 모터를 구동하도록.

F기름부음 및 매개 변수테스트 벤치

1.D리브의모드: 전기 모터, 90kw + 22KW + 1.5KW + 0.75KW

2,S오줌조정모드: 주파수 변환기 제어 0-1500r/min

3,L오딩 모드: 두 방향 로딩, 가이드 구제 밸브, 35 Mpa, 탕덤 펌프를 통해 테스트 할 수 있습니다.

4. 시스템 최대 흐름: 330L/min × 2 루프

5.고압보조시스템:

최대 압력 5MPA, 최대 흐름은 7.5L/min

6.낮은...압력보조시스템:

최대 압력 3MPA, 최대 흐름은 330L/min

7시험 벤치는 온도가 10~60°C인 곳에서 사용해야 합니다.

8. 냉각유를 위한 공기 냉각 라디에이터

9센서와 제어 전력: DC24 V

10...D이스플레이의모드: 회전 속도, 흐름 및 온도는 디지털.미터로 표시됩니다. 압력은 기계적 미터로 표시됩니다. 모든 테스트 데이터는 컴퓨터에 표시됩니다.

11시험 벤크에서 펌프로 기름 공급 필요 테스트:

12시험 벤치는 시계 방향으로 회전 및 시계 방향으로 반 회전 펌프를 모두 테스트 할 수 있습니다.

13, 시험 벤치는 누출 된 오일을 재활용하기 위해 오일 필터 장비 바구니가 있습니다

14오일 탱크 용량: 1000L

15. 오일 인과 오일 아웃은 경보 기능으로 필터링됩니다.

16일반적으로 구매자는 테스트 벤치를 받은 후에 시험 벤치에 튜브를 설치할 수 있습니다.하지만 구매자가 판매자를 필요로 하는 경우 테스트 벤치를 설치하기 위해 그의 공장으로 갈 기술자를 보내구매자의 나라에서의 항공권, 음식, 호텔, 숙소 비용을 부담해야 합니다.
